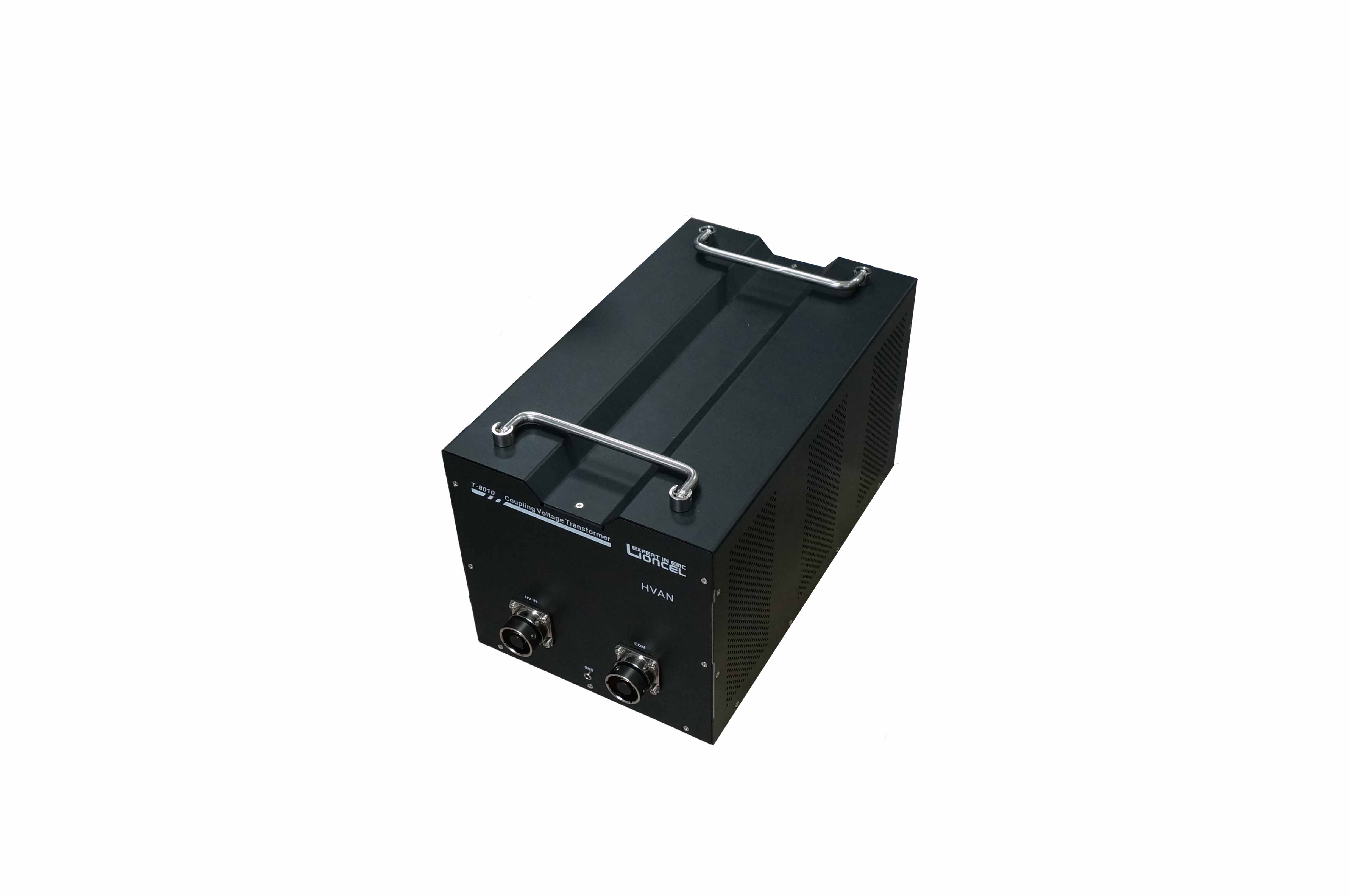

直流負載人工網絡_AN 21498-2 返回
產品概述
AN 21498-2 直流負載人工網絡是由上海凌世專門為滿足新能源汽車高壓部件測試而設計生產的人工網絡，該人工網絡模擬新能源汽車的電路動態特性和電池內部阻抗?？蓾M足 ISO 21498-2:2021 標準中適用于電壓等級B范圍內的新能源汽車高壓部件的測試。

技術特點：

◆ 滿足ISO 21498-2標準測試項目；
◆ 支持測試電壓DC 1200V,測試電流600A；
◆ HV+、HV-線路10mΩ、25mΩ、100mΩ阻值設置；
◆ 可通過銅排或者端子切換實現阻值切換；
◆ 穩定的水冷系統；
◆ 可同時滿足三種阻抗條件下的600A 測試要求；
◆ 采用電容柜與電阻柜分體模式，方便移動

符合標準：
ISO 21498-2
應用領域：
新能源汽車高壓部件
技術參數：

規格型號

AN 21498-2-600

AN 21498-2-200

測試電壓/電流

DC 1200V 600A

直流退耦電容

輸入直流電壓

1200V

輸入/輸出端子

銅排或重負荷電源連接器；4mm 香蕉端子

電容容量

10mF

放電電阻

4kΩ/500W

冷卻方式

自然風冷

尺寸

約500*500*620mm

絕緣耐壓

電阻對殼體絕緣電阻≮10MΩ

電阻對殼體 3500V（50Hz） 1min 無閃絡無擊穿

人工網絡

測試電壓

DC 1200V

測試電流

100mΩ時連續600A，25mΩ時連續700A，10mΩ時連續800A

輸入/輸出端子

銅排或重負荷電源連接器；4mm 香蕉端子

內部電阻（20℃）

HV+

R1=100mΩ（1±2%）

R2=25mΩ（1±2%）

R3=10mΩ（1±2%）

HV-

R4=10mΩ（1±2%）

R5=25mΩ（1±2%）

R6=100mΩ（1±2%）

電感

1μH（單路）；系統2μH 至2.5μH

電容

1uF

冷卻方式

強制水冷

頻率范圍

10Hz-150kHz

尺寸

約800*750*1500mm

工作制

持續制

通用參數

工作電源

單相220V±10%/50Hz±10%

溫度范圍

15℃-35℃（操作條件）

濕度范圍

25%-75%（操作條件）

氣壓范圍

86kPa-106kPa

配件：
視頻播放：
